GNHM3549LE是一款集成式两级功率放大模块，平均输出功率为 10 W，工作频率范围为 3.3–3.8 GHz。该模块的输入、输出均已完成 50 Ω 阻抗匹配，所需外围元件极少。相比传统分立元件方案，它的占用面积大幅缩小。模块内置了 Doherty（多赫蒂）末级功放，可在 10 W 平均输出功率下为整个模块提供极高的功率附加效率。

产品特性

• 工作频率范围：3.3–3.8 GHz

• 工作漏极电压：+48 V

• 高功率、高效率

• 输入 / 输出阻抗：50 Ω

• 集成 Doherty（多赫蒂）末级功放

• 饱和输出功率：49 dBm

• 平均输出功率 40 dBm 时的功率附加效率（PAE）：38%

• 平均输出功率 40 dBm 时的增益：29.5 dB

• 无数字预失真（DPD）时，平均输出功率 40 dBm 的邻道功率比（ACPR）：-28 dBc

• 带数字预失真（DPD）时，平均输出功率 40 dBm 的邻道功率比（ACPR）：-50 dBc

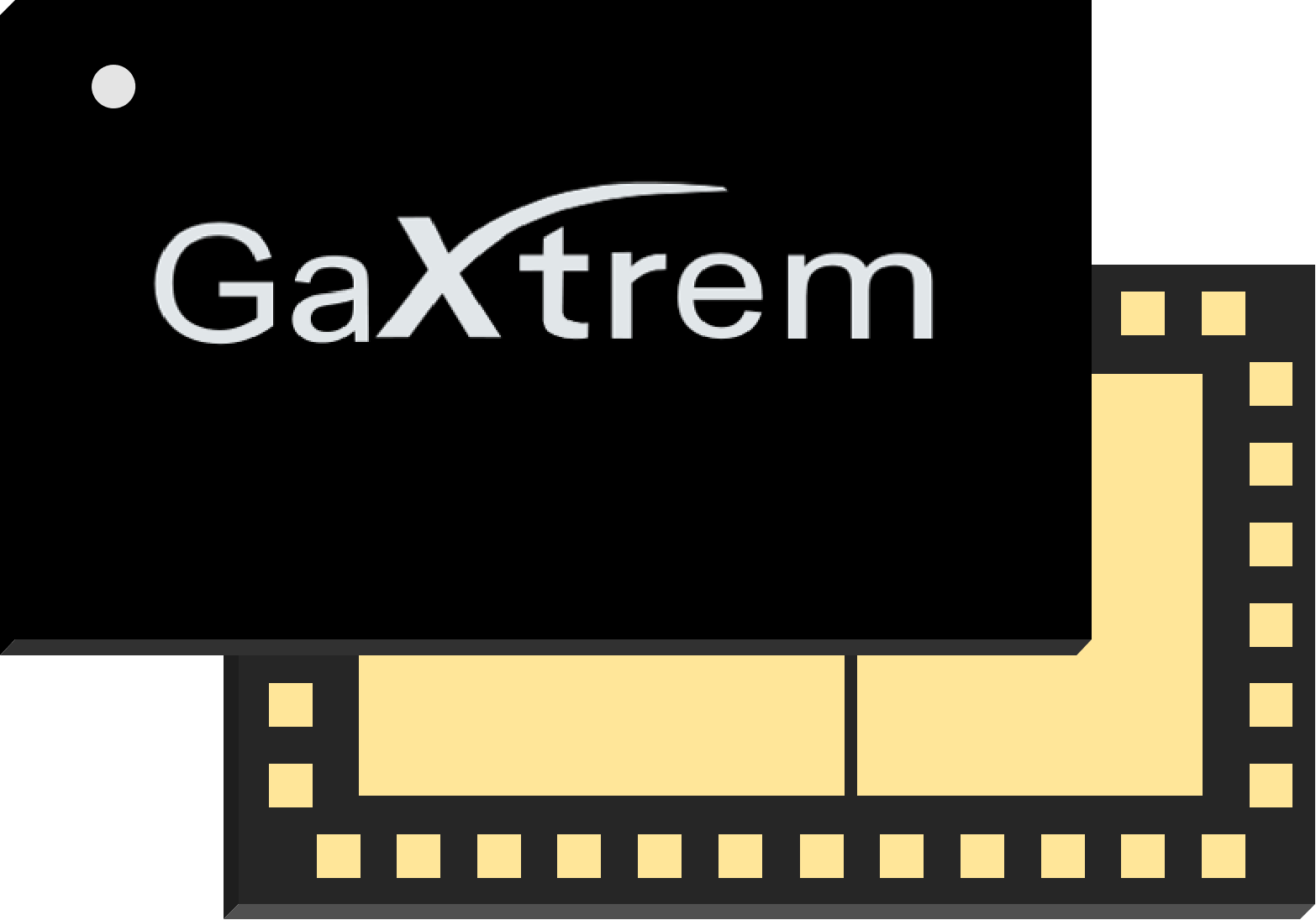

• 封装形式：6 × 10 mm 塑料表面贴装封装

注：测试条件为温度 T = +25℃，采用 100 MHz LTE 信号，峰均比（PAR）为 8.5 dB，0.01% CCDF（互补累积分布函数）。
